MOSFET(合金—脫色物光電功率器件場負調節作用氯化鈉晶體管)是 另外一種利于靜電場負調節作用來調節其交流電長寬的常用光電功率器件 器 件，可 以 廣 泛 應 用 在 模 擬 電 路 和 數 字 電 路 當 中 。 MOSFET都還可以由硅制做，也都還可以由石墨稀，碳納米級管 等素材制做，是素材及功率器件設計的網絡熱點。最主要的規格有 輸 入 / 輸 出 特 性 曲 線、閾 值 電 壓 VGS(th)、漏 電 流 IGSS、 IDSS，熱擊穿輸出的功率VDSS、粉紅噪聲互導gm、輸出的電阻值RDS等。

        受集成電路芯片構成這種的決定,在檢測室科學研究工作中者亦或軟件測式工程施工師常見的會碰見低于軟件測式難事:（1）根據MOSFET是多機口元件，，因此都要多家測 量摸塊分工協作試驗，而MOSFET技術性感應電流規模之內大，試驗 時都要滿滿量程規模之內廣，在測量摸塊的滿滿量程都要就能夠自功添加； （2）柵氧的漏電與柵氧重量密切關系甚微，漏電曾加到 千萬地步便可搭建電壓擊穿，形成配件不能正常工作，由此MOSFET 的漏電流越小越貴，須得高導致精度的環保設備確定測試儀； （3）逐漸MOSFET共同點尺寸圖越越小，馬力越越 大，自煮沸相互作用是后果其不靠譜性的核心元素，而輸入脈沖 測 試 可 以 減 少 自 加 熱 效 應 ，利 用 脈 沖 模 式 進 行 MOSFET的I-V各種測試都可以最準分析評估、表現其優點；（4）MOSFET的電感軟件試驗是非常主要，且二者在低頻 利用有的關聯密切的關聯。多種次數下C-V線條多種，還要確定 多次數、多電壓降下的C-V軟件試驗，研究方法MOSFET的電感形態。

        運行普賽斯S全系例高gps精度高號碼源表、P全系例高gps精度高臺型脈沖發生器源表對MOSFET長見技術參數確定檢驗。

鍵盤輸入/工作輸出特質測評

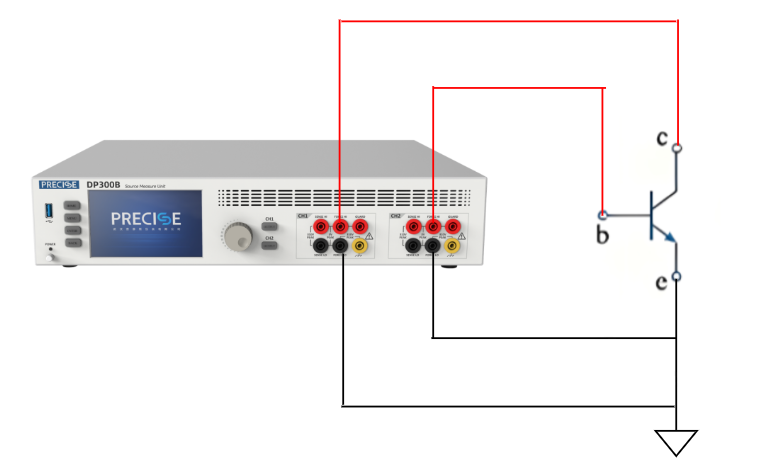

        MOSFET是用柵線端的端端額定電壓抑制源漏電壓大小的元電子元件封裝,在某個特定漏源線端的端端額定電壓下,可測定那條IDs~VGs關聯等值線,對應著著一種臺階漏源線端的端端額定電壓可測定一片整流搜索基本特征等值線。 MOSFET在某個特定的柵源線端的端端額定電壓下得到的IDS~VDS 關聯成為整流的內容輸出基本特征，對應著著一種臺階柵源線端的端端額定電壓可測 得一片的內容輸出基本特征等值線。 依照應用領域景象的多種，MOSFET元電子元件封裝的輸出工作效率金橋銅業跨接線的截面積大小 并不統一。對於3A如下的MOSFET元電子元件封裝，推送2臺S國產源表或1臺DP國產雙安全通道源表建造測試圖片測試圖片計劃書，最多線端的端端額定電壓300V，最多電壓大小3A, 最少電壓大小10pA，可要求小輸出工作效率MOSFET測試圖片測試圖片的要求。

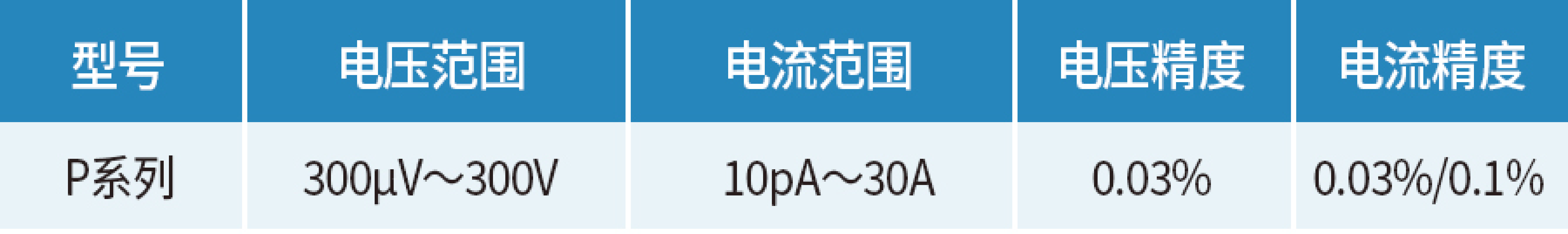

        針對最大電流為3A~30A的MOSFET功率器件，推薦采用2臺P系列脈沖源表或1臺DP系列雙通道源表搭建測試方案，其最大電壓 300V，最大電流30A。

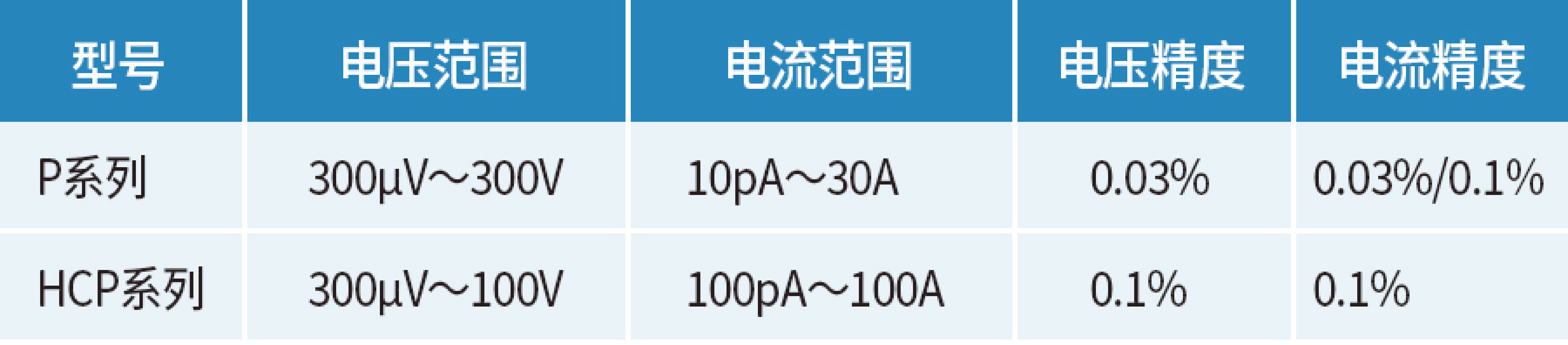

        針對最大電流為30A~100A的MOSFET功率器件， 推薦采用P系列脈沖源表+HCP搭建測試方案，最大電 流高達100A。

域值的電壓VGS（th)

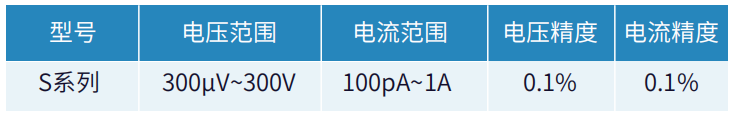

        VGS(th)是指柵源電壓能使漏極開始有電流的VG S 值;測試儀表推薦S系列源表。

漏電流測式

        IGSS(柵源漏電流)是指在特定的柵源電壓情況下 流過柵極的漏電流；IDSS(零柵壓漏極電流)是指在當 VGS=0時，在指定的VDS下的DS之間漏電流，測試時推薦使用一臺普賽斯S系列或P系列源表；

耐壓性測試測試

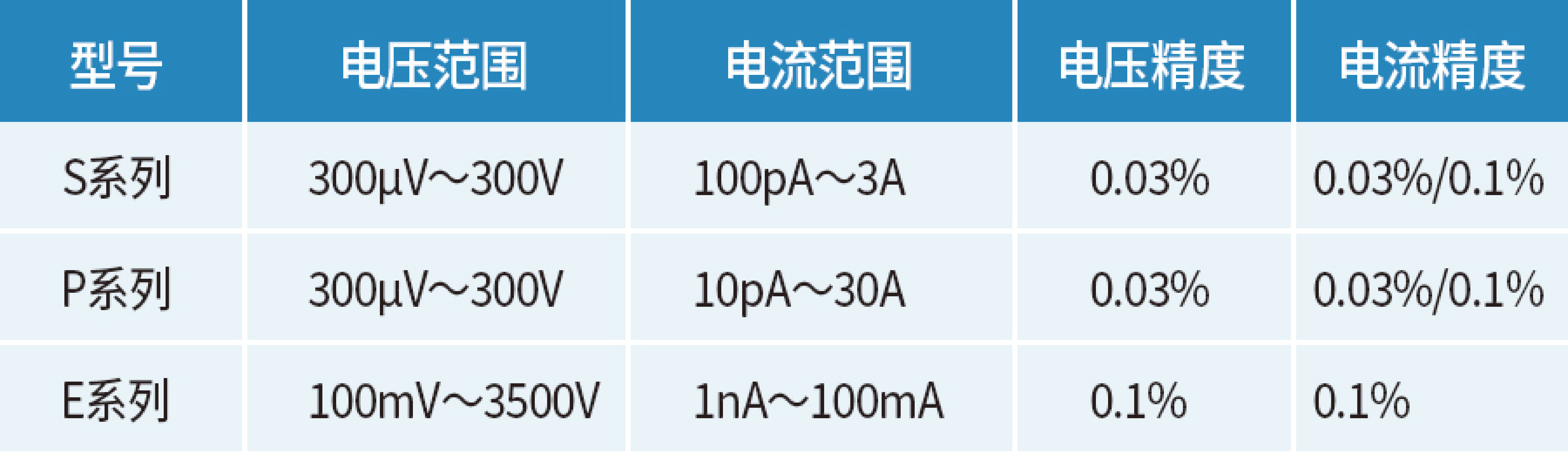

        VDSS(漏源擊穿電壓)：是指在VGS=0的條件下，增加漏源電壓過程中使ID開始劇增時的VDS值； 根據器件的規格不同，其耐壓指標也不一致，測試 所需的儀表也不同，擊穿電壓在300V以下推薦使用S系列臺式源表或P系列脈沖源表，其最大電壓300V，擊穿電壓在300V以上的器件推薦使用E系列，最大電壓 3500V。

C-V測試軟件

        C-V檢測適用于整存整取視頻監控整合電線的創造施工工藝，通 過檢測MOS電感高頻和中頻時的C-V線性，能夠達到 柵硫化層薄厚tox、硫化層自由電荷和表層態體積密度Dit、平帶 電壓電流Vfb、硅襯底中的參雜有機廢氣濃度等技術參數。 分為測試測試Ciss(進入電感)、Coss(導出 電感)包括Crss(反方向數據傳輸電感)。

如需獲取一個基本平臺開發方案格式及測試圖片新線路聯接方案，認可來電提醒在線咨詢18140663476！
